Dotykový spínač/stmívač s trvalou pamětí QTSD17

Detailní popis produktu

DOTYKOVÝ SPÍNAČ/STMÍVAČ S PAMĚTÍ i po přerušení napájení

Vlastnosti:

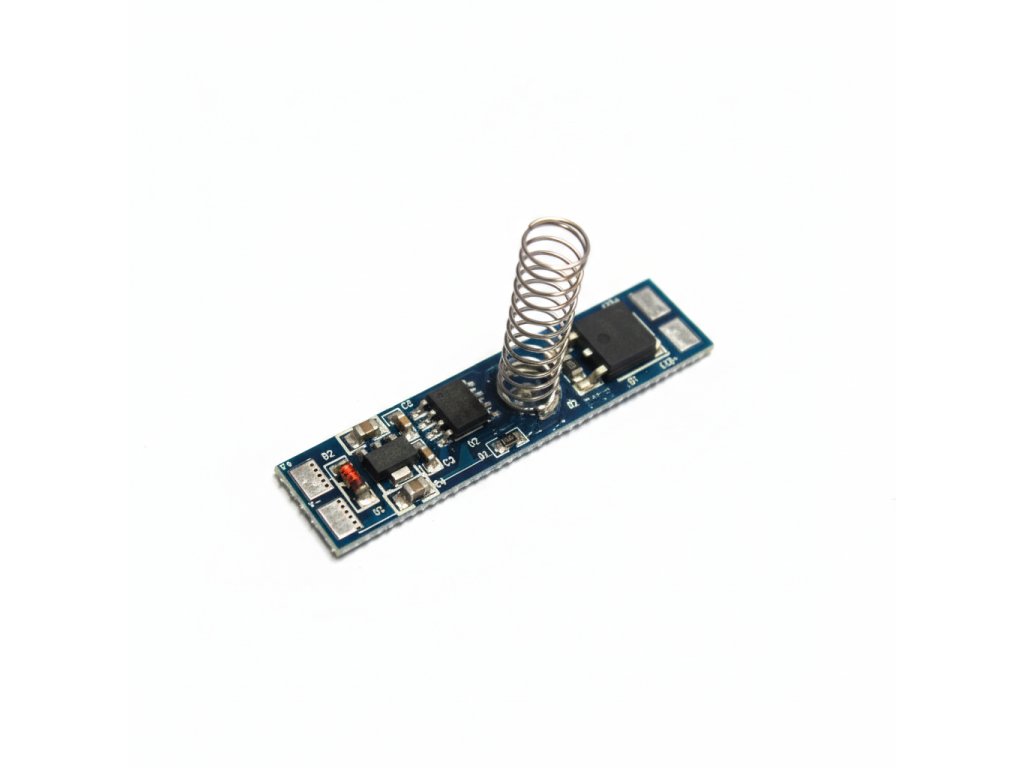

Modul dotykového spínače/stmívače je primárně určen k zástavbě do hliníkových profilů spolu s LED páskem. Funkce spínání a stmívání je aktivována dotykem difuzoru v místě, kde na něj zespoda dosedá pružina spínače. Nevyužívá se tak vodivé spojení s Al profilem. Toto řešení ve svém důsledku zajišťuje podstatně vyšší stabilitu a spolehlivost spínání než u dotyku na vodivý profil.

Kryt profilu difuzor musí být v místě dotyku pružiny z nevodivého materiálu (sklo, plexisklo, plast, keramika apod.). Maximální tloušťka materiálu, který tvoří dotykovou plochu, závisí na jeho vlastnostech. Doporučeno je maximálně 2mm. Místo dotyku a přítomnost napájecího napětí je indikována svitem modré LED diody*. Pokud je spínač napájen (svítí modrá LED). Spínač &quotsi pamatuje&quot nastavení úrovně jasu připojeného LED zařízení před vypnutím posledním dotykem, a to i po přerušení přívodu napájecího napětí.

Funkce spínače/stmívače:
1. Při připojení napájení je spínač ve stavu &quotVypnuto&quot
2. Krátký dotyk (do 550ms) při stavu &quotVypnuto&quot spíná do výkonu nastaveného před posledním vypnutím.
3. Krátký dotyk (do 550ms) při stavu &quotZapnuto&quot nebo &quotZtlumeno&quot vypíná osvětlení.
4. Delší dotyk při plném výkonu (nad 550ms) plynule redukuje jas světla (do cca 1% za 3s).
5. Pokud je světlo ztlumeno delší dotyk (nad 550ms) plynule zvyšuje jas světla (do 100% z minima za 3s).

Technické parametry:
Provozní napětí: 12V - 24V stejnosměrných
Minimální vstupní napětí: 7V
Maximální vstupní napětí: 30V
Maximální proud: 8A
Odběr naprázdno: 10mA
Rozměry: 43x10mm, výška pružiny ~22mm - lze zkrátit na potřebnou délku
Paměť: ANO i po vypnutí napájení
Další technické informace a pokyny k zapojení jsou ke stažení v sekci "Související soubory".

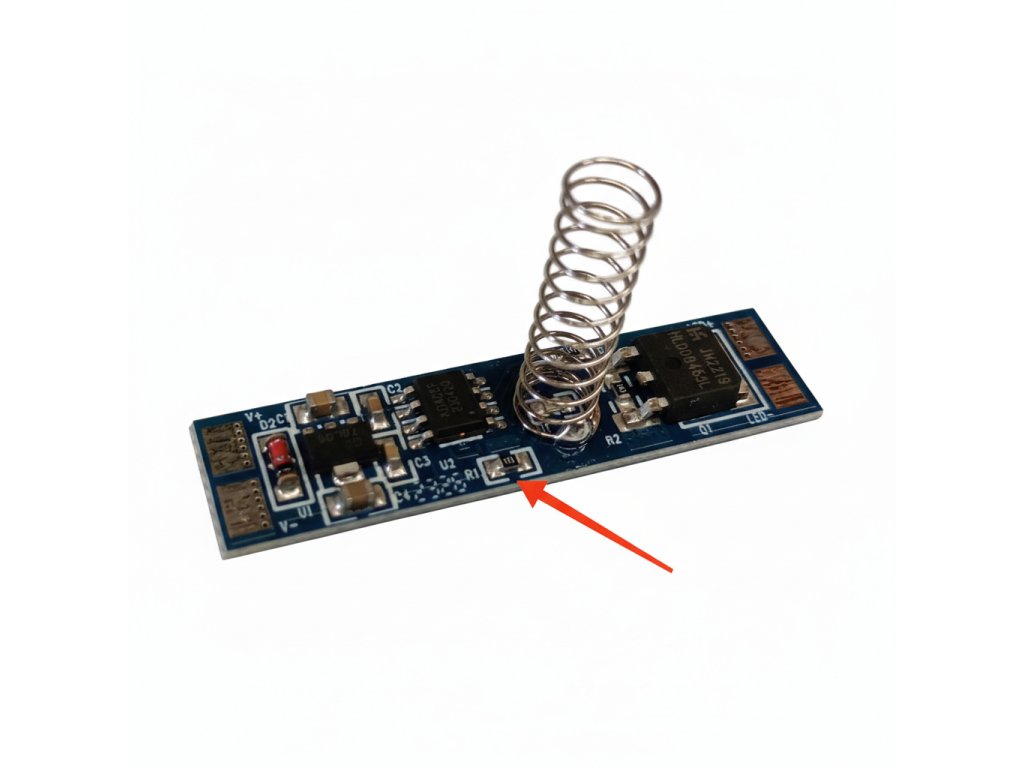

* LED diodu je možné vypnout odstraněním/odpájením rezistoru označeného šipkou.
